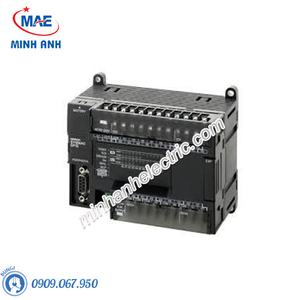

Bộ lập trình - PLC - Model Compact CP1E

Bộ lập trình - PLC - Model Compact CP1E

a) Thông số chung Bộ lập trình - PLC

- Mã hàng:  CP1E

- Hãng sản xuất: Omron

- Xuất xứ: Nhật Bản

- Tối đa 160 I/O, loại CPU -N có thể gắn thêm môđun RS-232 / 485 / 422

- Kết nối với môđun mở rộng tương tự như cho loại CP1L (tối đa 3 môđun cho CPU 30,40)

- 2 núm xoay chỉnh giá trị analog (8 bit) trong PLC

- 6 đầu vào tốc độ cao 10kHz (loại -E) hoặc 6 đầu vào 10kHz và 2 đầu 100kHz (cho loại -N)

- Bộ nhớ 2Kstep (loại -E) và 8Kstep (loại -N)

- 6 đầu vào ngắt và 6 đầu vào tác động nhanh

- Chức năng Smart Input (nếu dùng CX-Programmer dành riêng cho CP1E) giúp cho việc lập trình nhanh hơn trước rất nhiều, giảm tới

30% thời gian với chương trình có dung lượng khoảng 1,5kstep

- Đèn I/O gắn ngay tại vị trí đấu dây giúp quan sát dễ dàng

- Nguồn cấp 100-240 VAC

Bộ lập trình - PLC - Model Compact CP1E

»  Các model thông dụng:

Basic model:

CP1E-E10DR-A Nguồn AC100-240, 6 In DC / 4 Out relay
CP1E-E14DR-A Nguồn AC100-240, 8 In DC / 6 Out relay
CP1E-E20DR-A Nguồn AC100-240, 12 In DC / 8 Out relay
CP1E-E30DR-A Nguồn AC100-240, 18 In DC / 12 Out relay
CP1E-E40DR-A Nguồn AC100-240, 24 In DC / 16 Out relay
Built-in RS232 port:
CP1E-N14DR-A Nguồn AC100-240, 12 In DC / 8 Out relay
CP1E-N20DR-A Nguồn AC100-240, 12 In DC / 8 Out relay
CP1E-N30DR-A Nguồn AC100-240, 18 In DC / 12 Out relay
CP1E-N30DT-D Nguồn DC12-24, 18 In DC / 12 Out transistor NPN
CP1E-N40DR-A Nguồn AC100-240, 24 In DC / 16 Out relay
CP1E-N60DR-A Nguồn AC100-240, 36 In DC / 24 Out relay
CP1E-NA20DR-A Nguồn AC100-240, 12 In DC / 8 Out relay; 2 Analog In, 1 Analog Out
Digital module
CP1W-8ED Module digital, 8 Input DC
CP1W-8ER Module digital, 8 Output Relay
CP1W-16ER Module digital, 16 Output Relay
CP1W-32ER Module digital, 32 Output Relay
CP1W-20EDR1 Module digital, 12 Input DC / 8 Output Relay
CP1W-40EDR Module digital, 24 Input DC / 16 Output Relay
Analog, Temperature Module:
CP1W-AD041 Module analog 4 Input
CP1W-DA021 Module analog 2 Input
CP1W-DA041 Module analog 4 Output
CP1W-MAD11 Module analog 2 Input - 1 Output
CP1W-MAD42 Module analog 4 Input - 2 Output
CP1W-MAD44 Module analog 4 Input - 4 Output
CP1W-TS001 Module nhiệt độ Thermocoup Input, 2 kênh
CP1W-TS002 Module nhiệt độ Thermocoup Input, 4 kênh
CP1W-TS101 Module nhiệt độ Pt100 input, 2 kênh
CP1W-TS102 Module nhiệt độ Pt100 Input, 4 kênh
Other module:
CP1W-CIF01 Module truyền thông RS-232
CP1W-CIF11 Module truyền thông RS-422/485 (50m)
CP1W-CIF12 Module truyền thông RS-422/485 (500m)
CP1W-CIF41 Module truyền thông Ethernet TCP/IP
CP1W-SRT21 Module truyền thông CompoBus/S slave 8 inputs and 8 outputs
CP1W-CN811 Cáp nối module mở rộng
CP1W-BAT01 Nguồn nuôi bộ nhớ dự phòng
