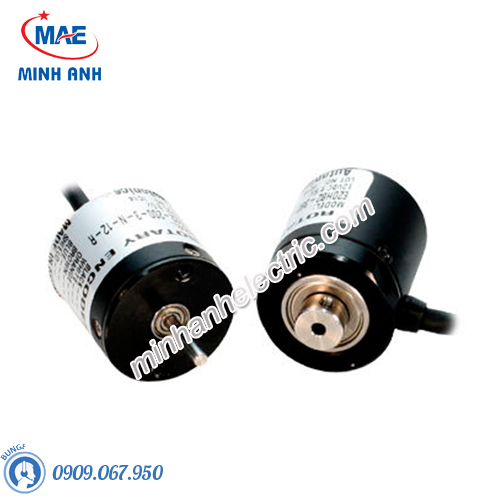

Bộ mã hoá vòng quay Ø20mm loại trục - lỗ gắn liền - Model E20S-E20HB

Bộ mã hoá vòng quay Ø20mm loại trục - lỗ gắn liền - Model E20S-E20HB

a) Thông số chung Thiết bị điện Autonics

- Mã hàng:  E20S-E20HB

- Hãng sản xuất: Autonics

- Xuất xứ: Nhật

Autonics vừa mới giới thiệu E20S/E20HB series – bộ mã hóa vòng quay rất nhỏ Ø20mm tối đa hóa không gian lắp đặt. E20S/E20HB series có kích thước rất nhỏ và trọng lượng siêu nhẹ là giải pháp hoàn hảo đối với không gian hẹp và thiết bị nhỏ & chính xác cao bởi momen quán tính của trục rất nhỏ.

»  Thông số kỹ thuật chính:

Đặc điểm chính


* Ứng dụng hoàn hảo cho không gian hẹp với kích thước rất nhỏ (Ø20mm, Khoảng. 35g)


* Momen quán tính của trục rất nhỏ (max. 0.5g·cm²)

Thông số kỹ thuật


* Độ phân giải(P/R) : 100, 200, 320, 360 (loại không chỉ ra có thể yêu cầu đặt hàng)


* Dòng tiêu thụ : max. 60mA (trường hợp không tải)


* Số vòng quay cho phép Max.: 6000rpm


* Tín hiệu ngõ ra : Ngõ ra pha A, B, Z (Ngõ ra LINE DRIVER : A, -A, B, -B, Z, -Z)


* Ngõ ra điều khiển : Ngõ ra NPN O.C, Ngõ ra Điện áp, Ngõ ra LINE DRIVER


* Hình dáng


- Loại trục : Đường kính ngoài 20mm, chiều dài 20mm, đường kính trục 2mm


- Loại lỗ gắn liền : Đường kính ngoài 20mm, chiều dài 25mm, đường kính trong của lỗ 2(2.5, 3)mm


* Nguồn cấp : 5VDC ± 5%, 12VDC ± 5%
