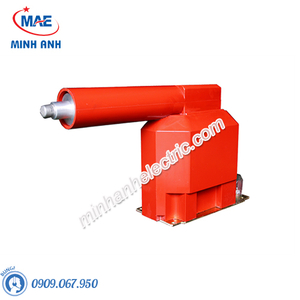

Máy biến điện áp trung thế trong nhà có cầu chì bảo vệ - Model PT22-1ZHIxx-F

Máy biến điện áp trung thế trong nhà có cầu chì bảo vệ - Model  PT22-1ZHIxx-F

a) Thông số chung Thiết bị điện Emic

- Mã hàng: PT22-1ZHIxx-F

- Hãng sản xuất: Emic

- Xuất xứ: Việt Nam

»  Thông số kỹ thuật chính:

Máy biến điện áp PT22-1ZHIxx-F được đúc trong chân không bằng hệ nhựa epoxy của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, chịu được tác động của điện áp đánh thủng trong dài hạn.


Máy biến điện áp PT22-1ZHIxx-F được thiết kế một hay hai tỉ số, có thể thay đổi tỉ số bằng cách đổi nối phía thứ cấp.


Có 1 đến 2 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường hoặc bảo vệ.


Máy biến điện áp có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm ,chịu được môi trường ẩm ướt...


Các đầu ra của máy biến điện áp được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.
Máy biến điện áp được tích hợp để lắp cầu chì theo tiêu chuẩn IEC60282-1 .

Cấp điện áp... 24kV


Điện áp sơ cấp định mức... 12000; 12600; 22000:√3; 23000:√3 V...


Điện áp thứ cấp định mức... 100; 110; 120; 100:√3; 110:√3; 100:3; 110:3V.  Tần số định mức...50Hz


Máy biến điện áp được thiết kế và sản xuất theo tiêu chuẩn IEC60044-2; IEC61869-3; TCVN 7697-2.

Máy biến điện áp trung thế trong nhà có cầu chì bảo vệ - Model  PT22-1ZHIxx-F
