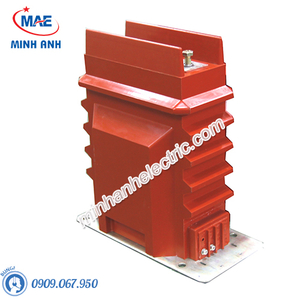

Máy biến dòng trung thế trong nhà - Model CT35-1CxIxx

Máy biến dòng trung thế trong nhà - Model  CT35-1CxIxx

a) Thông số chung Thiết bị điện Emic

- Mã hàng: CT35-1CxIxx

- Hãng sản xuất: Emic

- Xuất xứ: Việt Nam

»  Thông số kỹ thuật chính:

Máy biến dòng CT35-1CxIxx được đúc trong chân không bằng hệ nhựa epoxy của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, chịu được tác động của điện áp đánh thủng trong dài hạn.

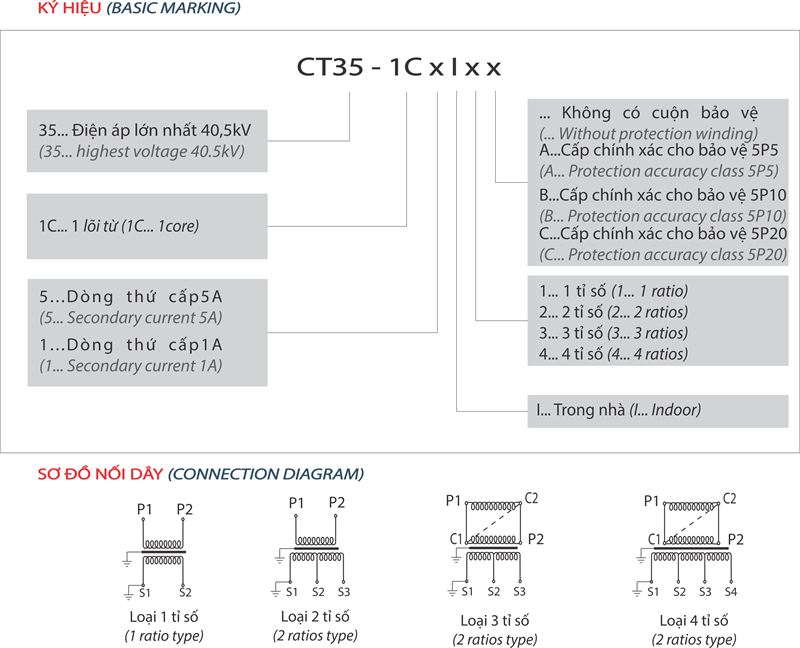

Máy biến dòng CT35-1CxIxx được thiết kế một hay nhiều tỉ số, có thể thay đổi tỉ số bằng cách nối phía thứ cấp.


Có 1 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường hoặc bảo vệ. Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.

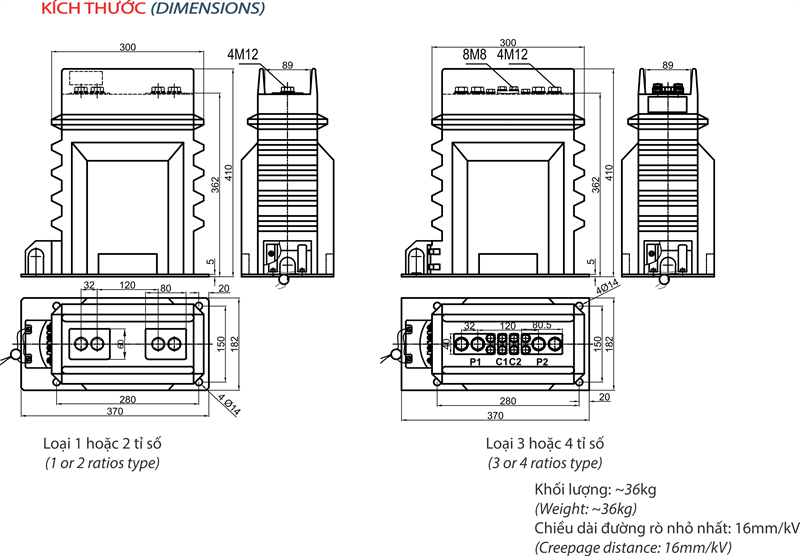

Máy biến dòng có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm,chịu được môi trường ẩm ướt...


Các đầu ra của máy biến dòng được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.

Các cấp điện áp... 35kV


Dòng điện sơ cấp định mức...5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200A...


Dòng điện thứ cấp định mức...5A; 1A


Tần số định mức...50Hz


Máy biến dòng được thiết kế và sản xuất theo tiêu chuẩn IEC60044-1; IEC61869-2; TCVN 7697-1.
